Намотка оптоволокна Подбор оборудования

Станок для намотки оптоволокна на катушки

Подберите оборудование под вашу катушку и параметры волокна. Сравните модели, характеристики и цены в каталоге.

Подобрать станок

На фото — IT-PCL-70 H2 · 275 000 ₽

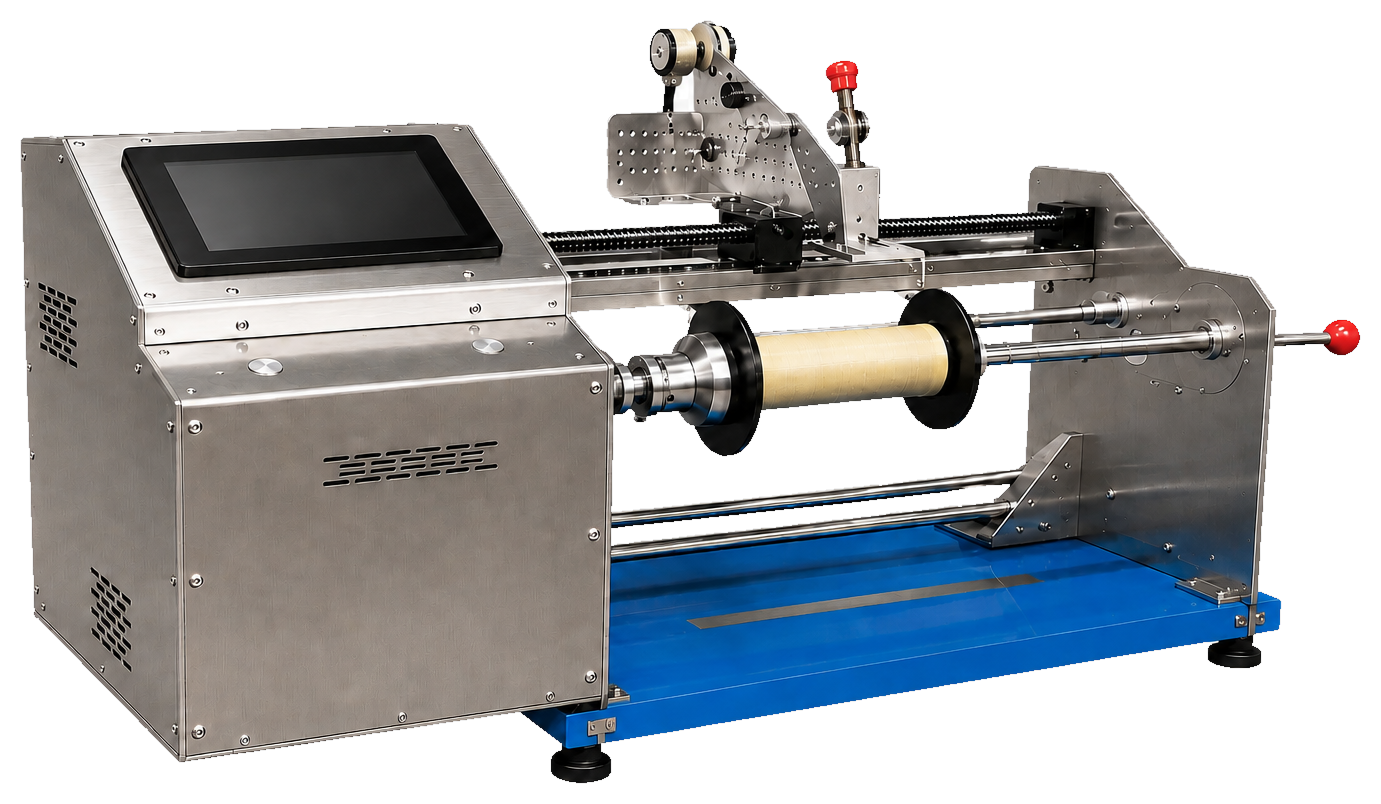

Станок IT-PCL-70 H2 для намотки оптоволокна

H2 устройство станка

Настройка

Длина, скорость, натяжение. Задайте параметры на экране и сохраните для следующей партии.

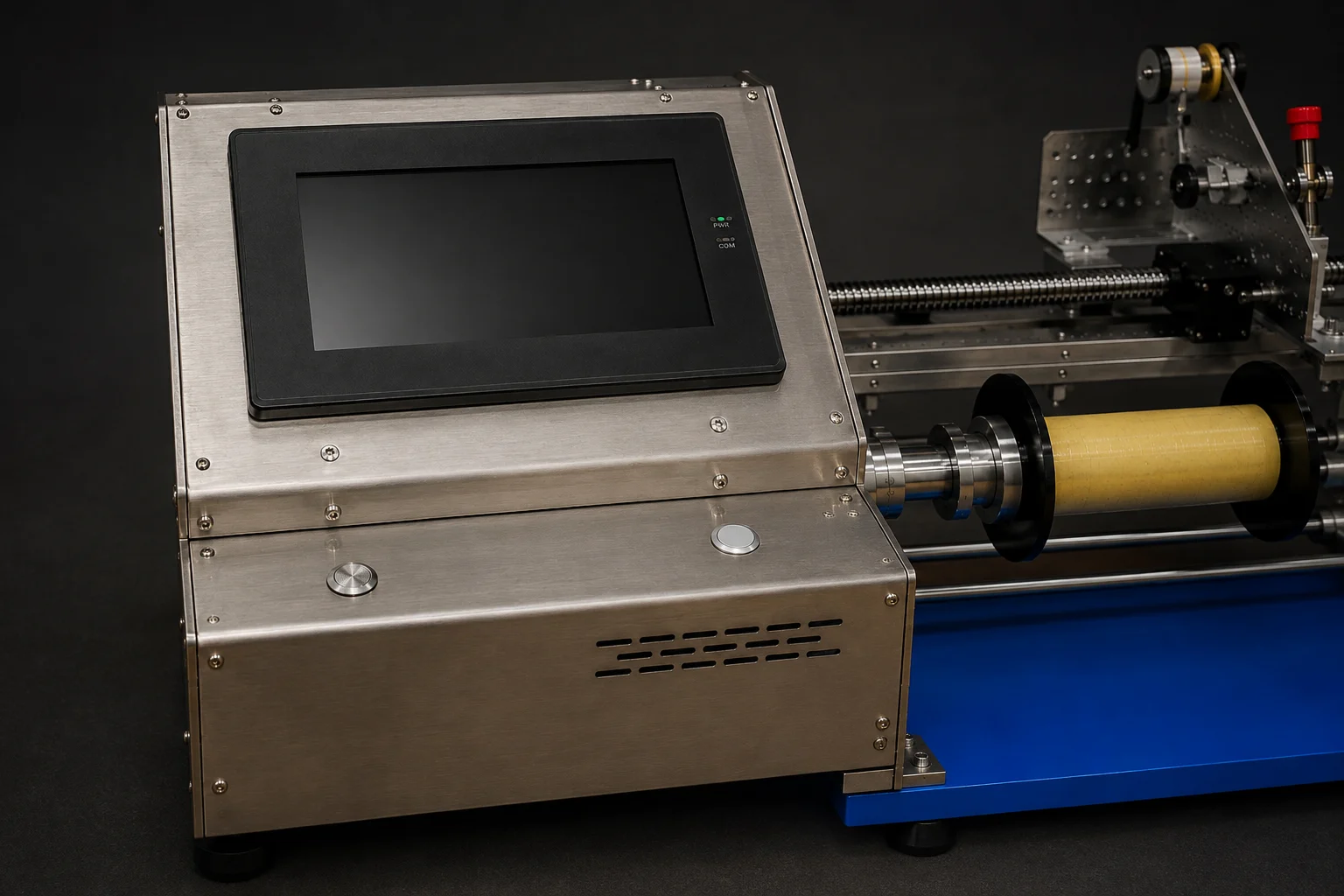

IT-PCL-70 H2: сенсорная панель и узел намотки
Сенсорная панель 01 / 03
Укладка волокна

Три режима укладки. Двусторонняя, сотовая и секционная. Волокно проходит через керамические направляющие.

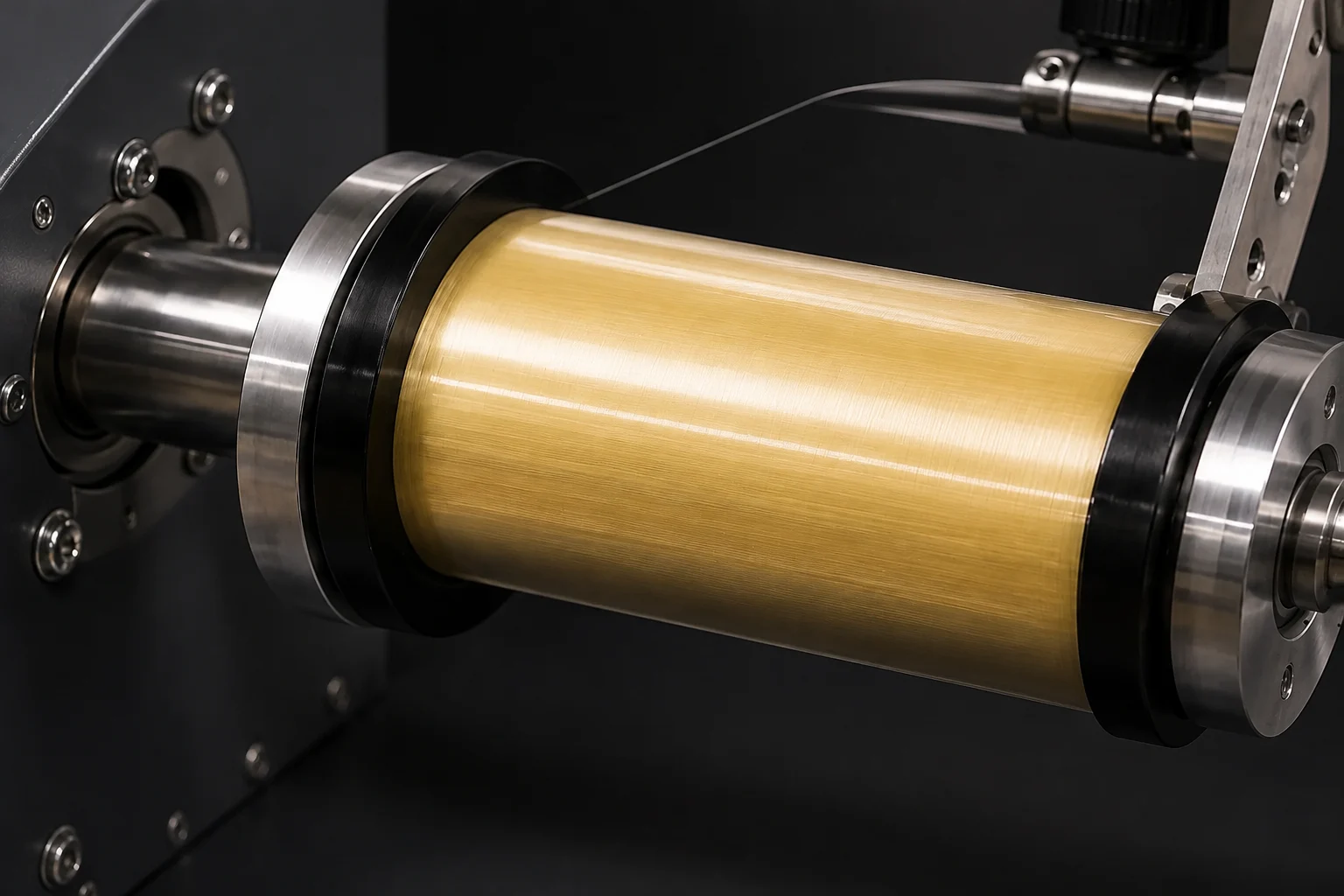

IT-PCL-70 H2: катушка и направляющие волокна
Узел намотки 02 / 03
Контроль обрыва

При обрыве — автоматическая остановка. Перед продолжением намотки нужно устранить причину обрыва.

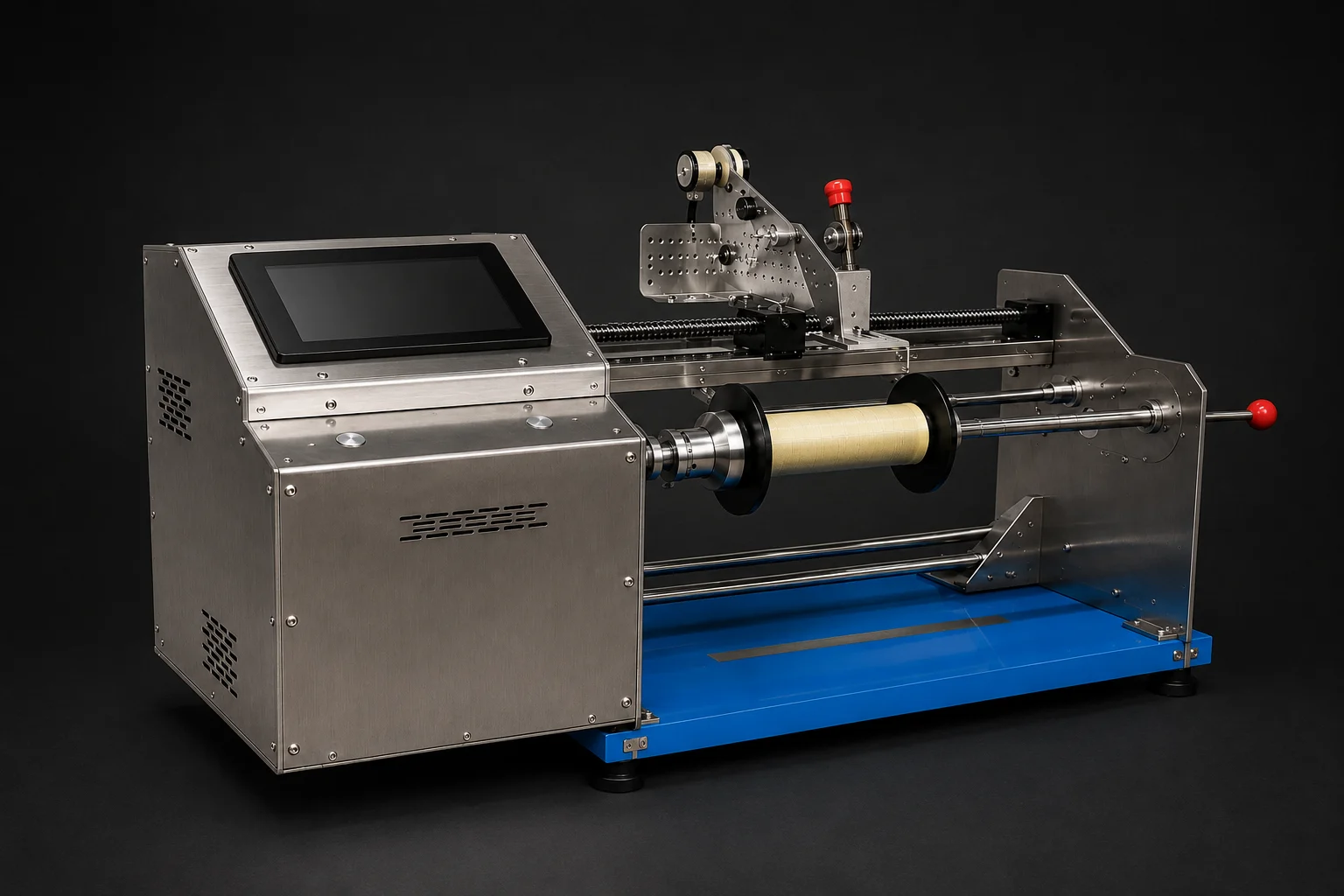

Станок IT-PCL-70 H2, общий вид
IT-PCL-70 H2 03 / 03
Все характеристики H2
Модель
IT-PCL-70 H2
Максимальная длина намотки
30 км на катушку
Максимальная скорость намотки
400 м/мин
Диаметр волокна
от 0,1 мм
Режимы укладки
Двусторонняя, сотовая, секционная
Направляющие
Керамические
Контроль натяжения
Есть
Детектор обрыва
Есть, с автоматической остановкой
Управление
Сенсорный дисплей
Сохранение профилей
Есть
Вес
55 кг

Для проверки совместимости нужны размеры катушки и параметры волокна. Какие размеры снять

Подойдёт ли
ваша катушка?

Для подбора станка нужны размеры катушки и параметры волокна.

Четыре размера катушки Условная объёмная схема: D — наружный диаметр, d — диаметр сердечника, L — рабочая ширина между внутренними сторонами щёк. Отдельно измеряется диаметр посадочного отверстия. D d L ⌀
Схема для замеров Все размеры — в мм
Снимите четыре размера

Наружный диаметрПо внешнему краю щёк.

Диаметр сердечникаПоверхность, на которую ложится волокно.

Рабочая ширинаМежду внутренними сторонами щёк.

Посадочное отверстиеДиаметр отверстия под вал.

Ещё понадобятся

Исходная бобина
Габариты и масса.
Волокно
Марка, диаметр с покрытием и длина на готовой катушке.

Сверим эти параметры с характеристиками выбранного станка.

Передать параметры

Есть чертёж? Приложите его к письму.

TelegramMAX

Каталог

Намоточные станки, волокно,
катушки и модули.

Станок для намотки оптоволокна IT-PCL-70 H2

Оборудование

IT-PCL-70 H2

Автоматическая намотка оптоволокна на катушки с настройкой скорости, натяжения и режима укладки.

275 000 ₽Запросить : IT-PCL-70 H2
Характеристики
Модель
IT-PCL-70 H2
Максимальная длина намотки
30 км на катушку
Максимальная скорость намотки
400 м/мин
Диаметр волокна
от 0,1 мм
Режимы укладки
Двусторонняя, сотовая, секционная
Направляющие
Керамические
Контроль натяжения
Есть
Детектор обрыва
Есть, с автоматической остановкой
Управление
Сенсорный дисплей
Сохранение профилей
Есть
Вес
55 кг

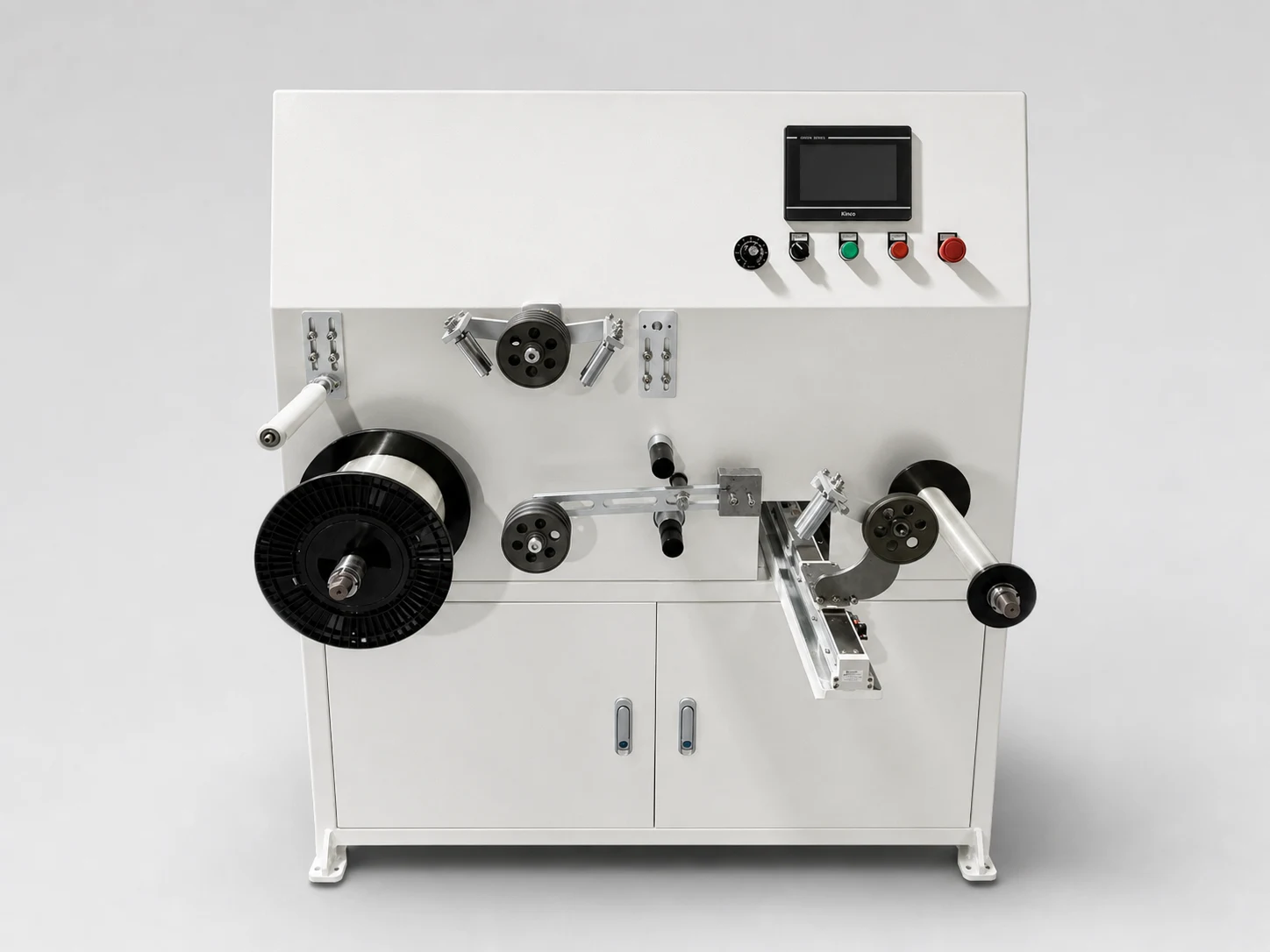

4-полярный автоматический станок для намотки оптоволокна

Оборудование

OFCW01V2.2

Автоматическая намотка волоконных катушек по четырёхполюсной симметричной схеме.

769 000 ₽Запросить : OFCW01V2.2
Характеристики
Модель
OFCW01V2.2
Метод намотки
4-полюсный симметричный
Диаметр волокна
0,08–0,25 мм
Внешний диаметр катушки
До 120 мм
Ширина катушки
До 50 мм
Скорость намотки
До 50 об/мин
Диапазон натяжения
5–50 г
Колебания натяжения
±1 г
Габариты (Д × Ш × В)
1800 × 900 × 1850 мм
Масса
380 кг

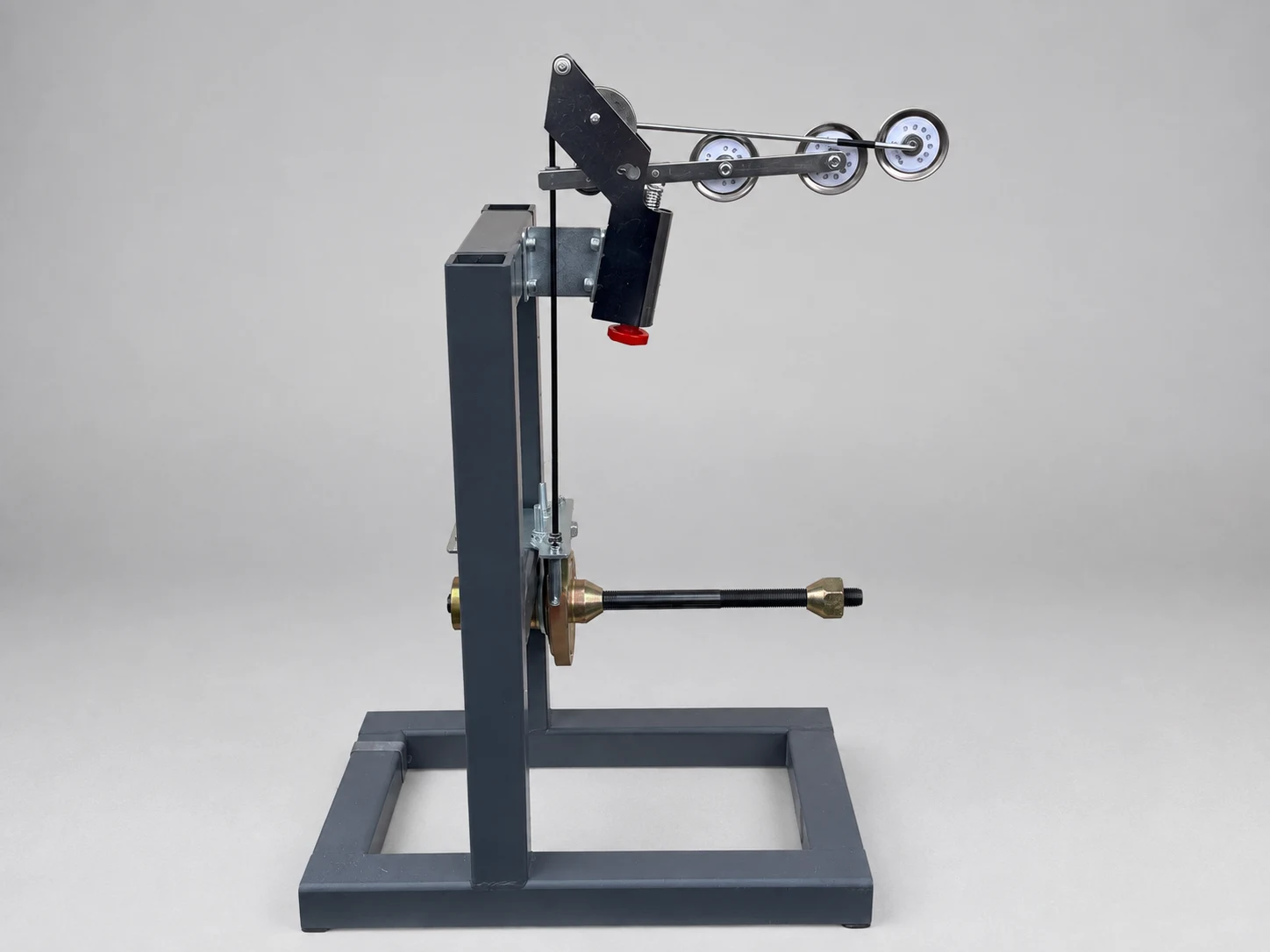

Размоточный станок для оптоволокна

Оборудование

Размоточный станок

Подача оптического кабеля с катушки с регулировкой тормозного усилия.

60 000 ₽Запросить : Размоточный станок
Характеристики
Тип
Размоточный станок
Назначение
Подача и натяжка оптического кабеля
Регулировка
Тормозное усилие
Конструкция
Металлическая рама
Применение
Монтаж ВОЛС, прокладка кабеля, сервисные работы

Посадочный размер, допустимые габариты и массу катушки уточняйте перед заказом.

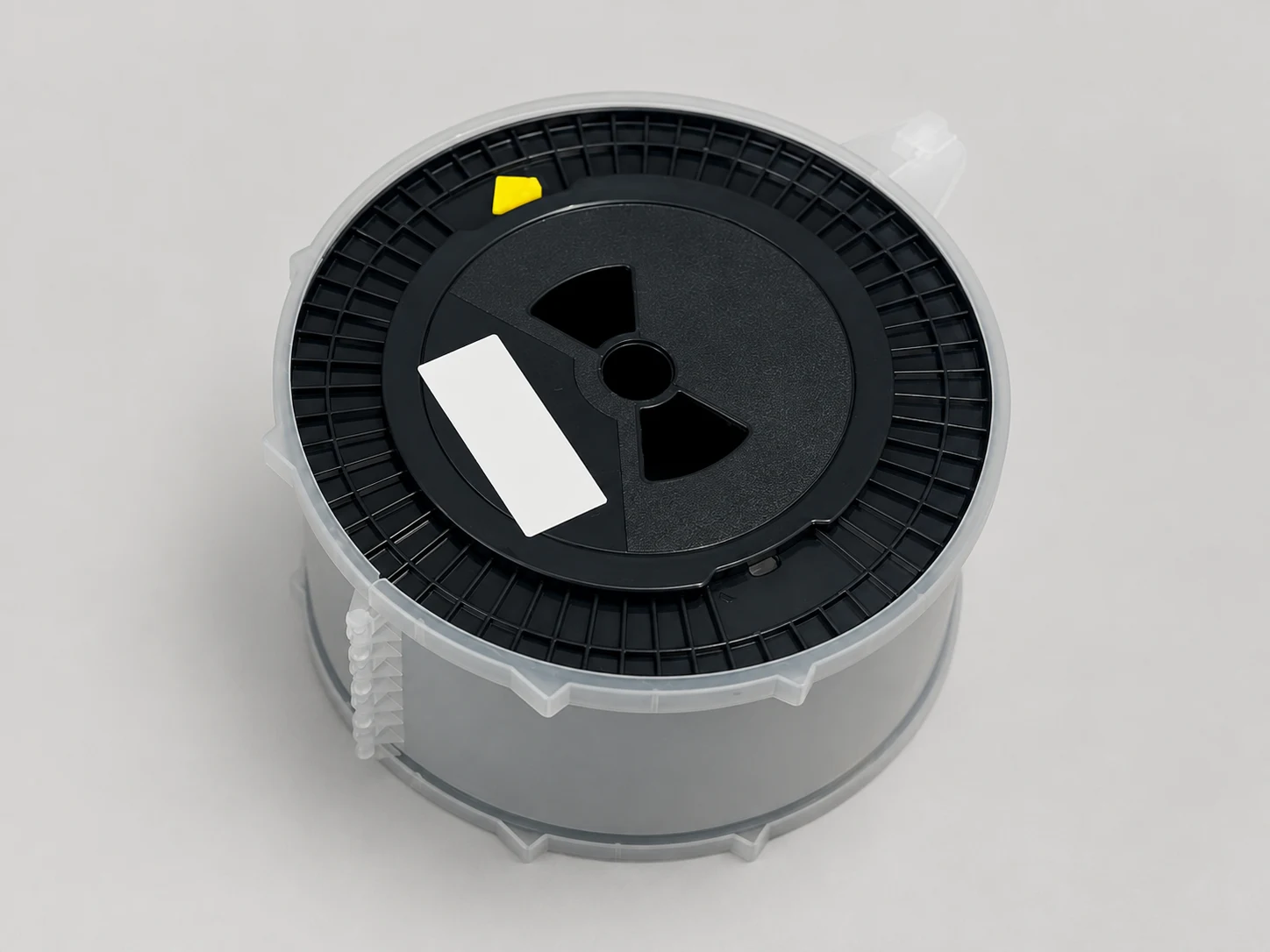

Оптоволокно G.657.A2, бухта 50 км

Оптоволокно

G.657.A2 · 50 км

Одномодовое волокно для самостоятельной намотки катушек и систем передачи данных.

118 000 ₽Запросить : G.657.A2 · 50 км
Характеристики
Тип
Одномодовое оптическое волокно
Стандарт
G.657.A2
Длина
50 км
Диаметр
0,25–0,27 мм, по партии
Оконцовка
Без готовых коннекторов, под сварку
Минимальный радиус изгиба
Не менее 7,5 мм
Цвет
Прозрачный

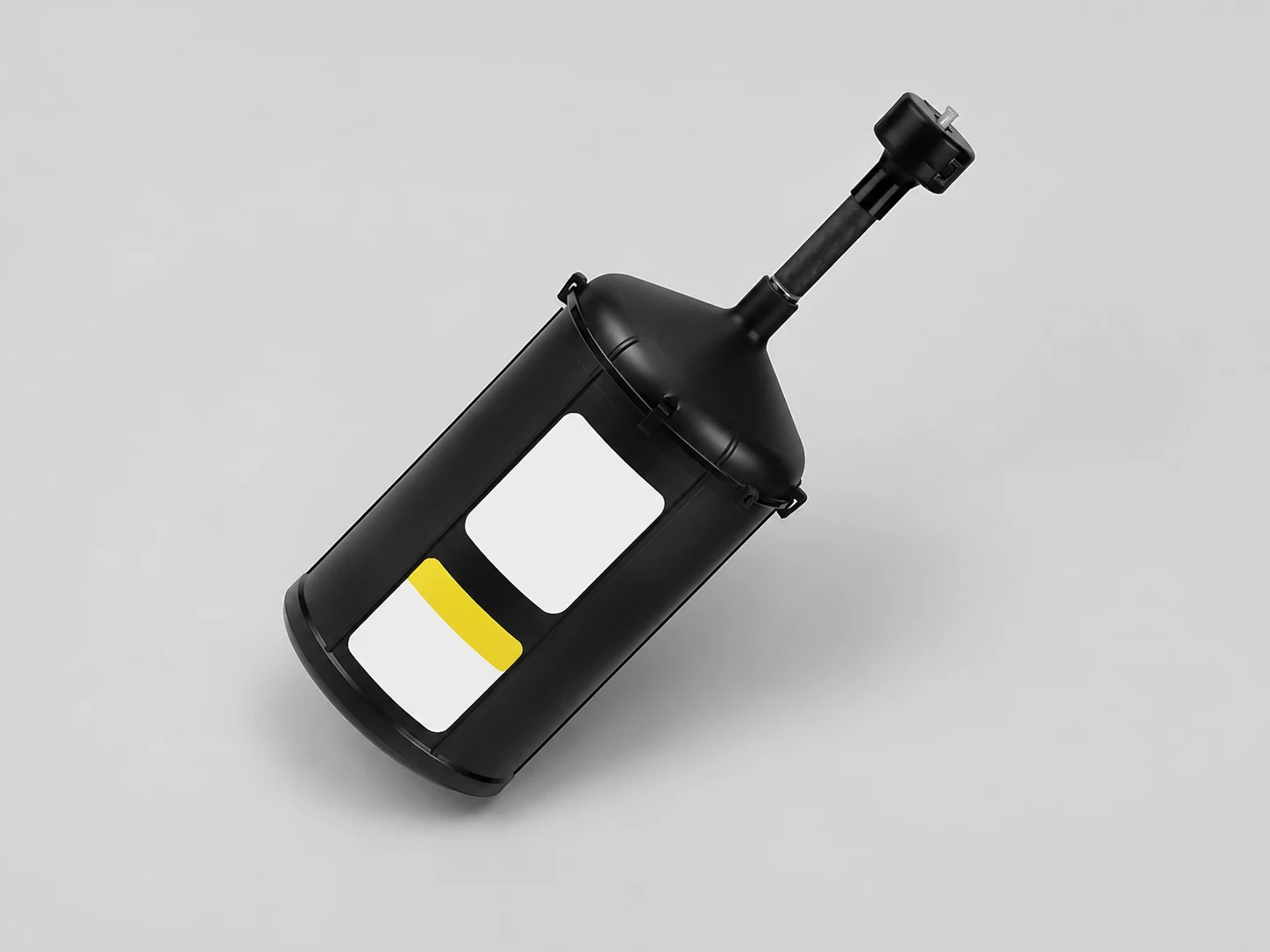

Катушка оптоволокна для FPV, 5 км

Готовая катушка

Катушка 5 км

Готовая катушка с 5 км оптоволокна для передачи сигнала в FPV-системах.

19 990 ₽Запросить : Катушка 5 км
Характеристики
Тип
Готовая катушка оптоволокна
Длина волокна
5 км
Назначение
FPV-системы на оптоволокне
Оптический разъём
Исполнение уточняется при заказе
Марка и диаметр волокна
Уточняются для конкретной поставки
Масса и габариты катушки
Уточняются для конкретного исполнения
Состав комплекта
Согласуется при заказе

Указана длина волокна на катушке. Длина волокна не гарантирует такую же дальность работы системы. Для подбора сообщите модель оптических модулей; совместимость подтверждается отдельно.

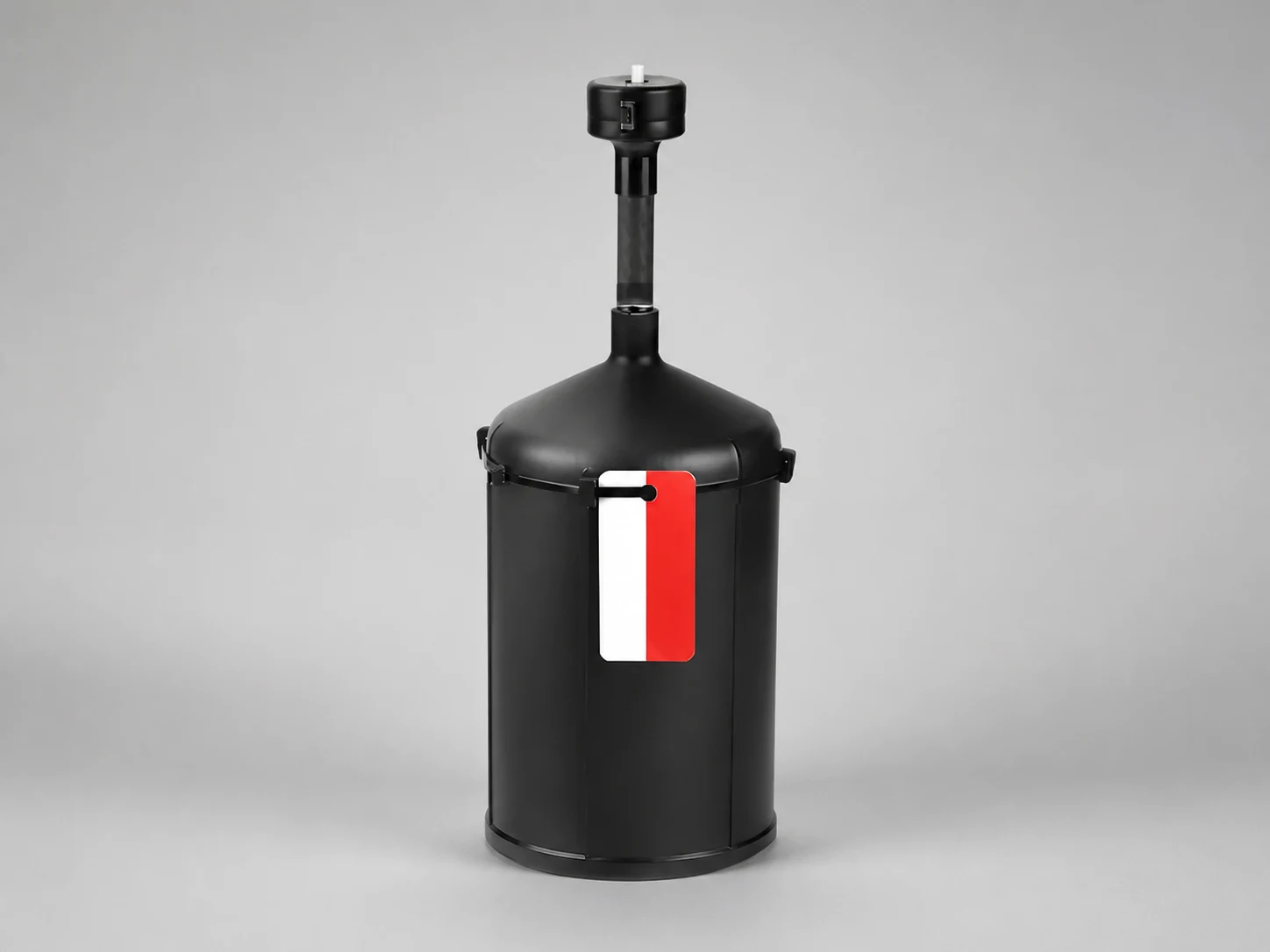

Катушка оптоволокна для FPV, 10 км

Готовая катушка

Катушка 10 км

Готовая катушка с 10 км оптоволокна для передачи сигнала в FPV-системах.

24 990 ₽Запросить : Катушка 10 км
Характеристики
Тип
Готовая катушка оптоволокна
Длина волокна
10 км
Назначение
FPV-системы на оптоволокне
Оптический разъём
Исполнение уточняется при заказе
Марка и диаметр волокна
Уточняются для конкретной поставки
Масса и габариты катушки
Уточняются для конкретного исполнения
Состав комплекта
Согласуется при заказе

Указана длина волокна на катушке. Длина волокна не гарантирует такую же дальность работы системы. Для подбора сообщите модель оптических модулей; совместимость подтверждается отдельно.

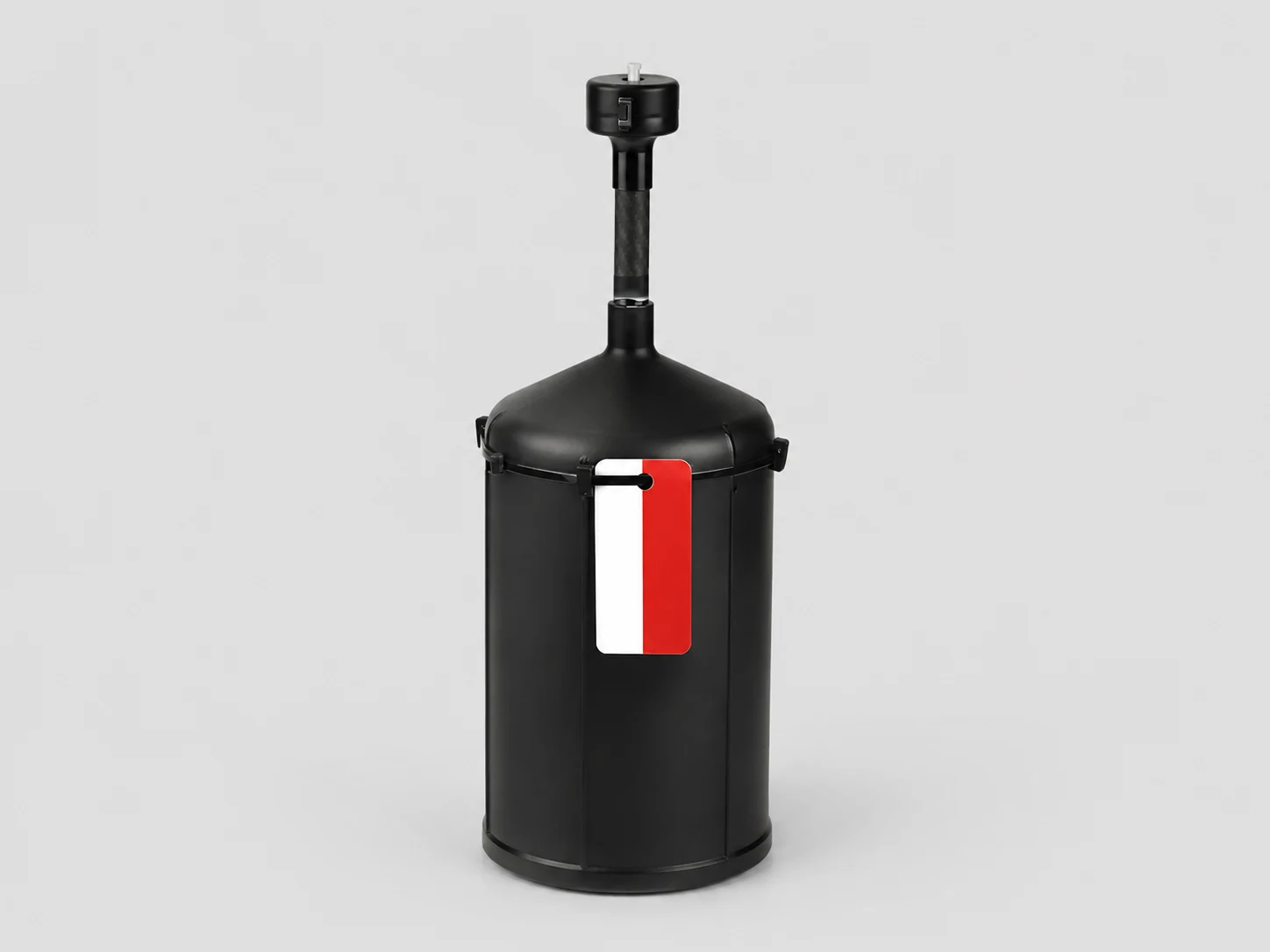

Катушка оптоволокна для FPV, 15 км

Готовая катушка

Катушка 15 км

Готовая катушка с 15 км оптоволокна для передачи сигнала в FPV-системах.

28 500 ₽Запросить : Катушка 15 км
Характеристики
Тип
Готовая катушка оптоволокна
Длина волокна
15 км
Назначение
FPV-системы на оптоволокне
Оптический разъём
FC
Марка и диаметр волокна
Уточняются для конкретной поставки
Масса и габариты катушки
Уточняются для конкретного исполнения
Состав комплекта
Согласуется при заказе

Указана длина волокна на катушке. Длина волокна не гарантирует такую же дальность работы системы. Для подбора сообщите модель оптических модулей; совместимость подтверждается отдельно.

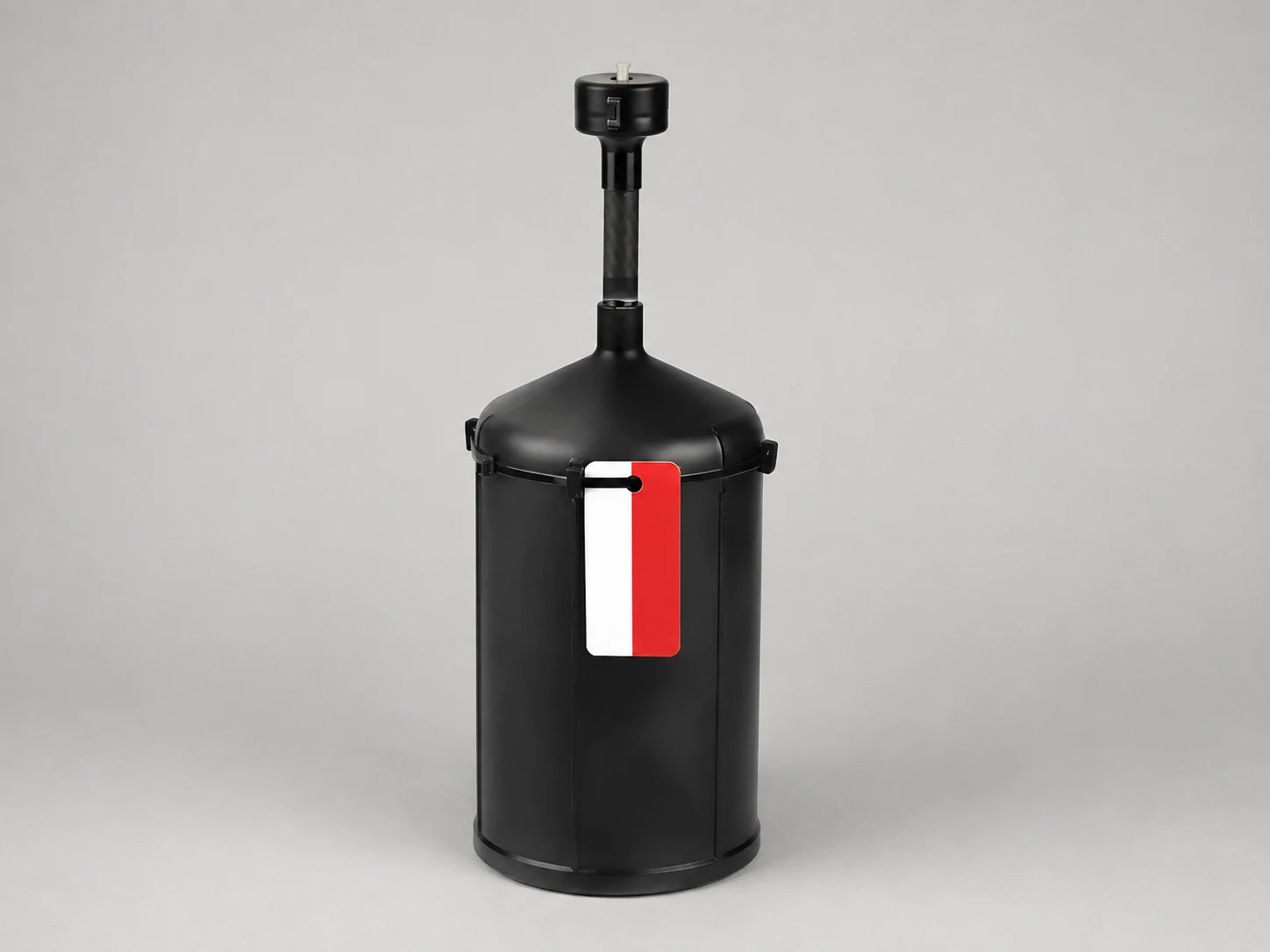

Катушка оптоволокна для FPV, 20 км

Готовая катушка

Катушка 20 км

Готовая катушка с 20 км оптоволокна для передачи сигнала в FPV-системах.

33 500 ₽Запросить : Катушка 20 км
Характеристики
Тип
Готовая катушка оптоволокна
Длина волокна
20 км
Назначение
FPV-системы на оптоволокне
Оптический разъём
FC
Марка и диаметр волокна
Уточняются для конкретной поставки
Масса и габариты катушки
Уточняются для конкретного исполнения
Состав комплекта
Согласуется при заказе

Указана длина волокна на катушке. Длина волокна не гарантирует такую же дальность работы системы. Для подбора сообщите модель оптических модулей; совместимость подтверждается отдельно.

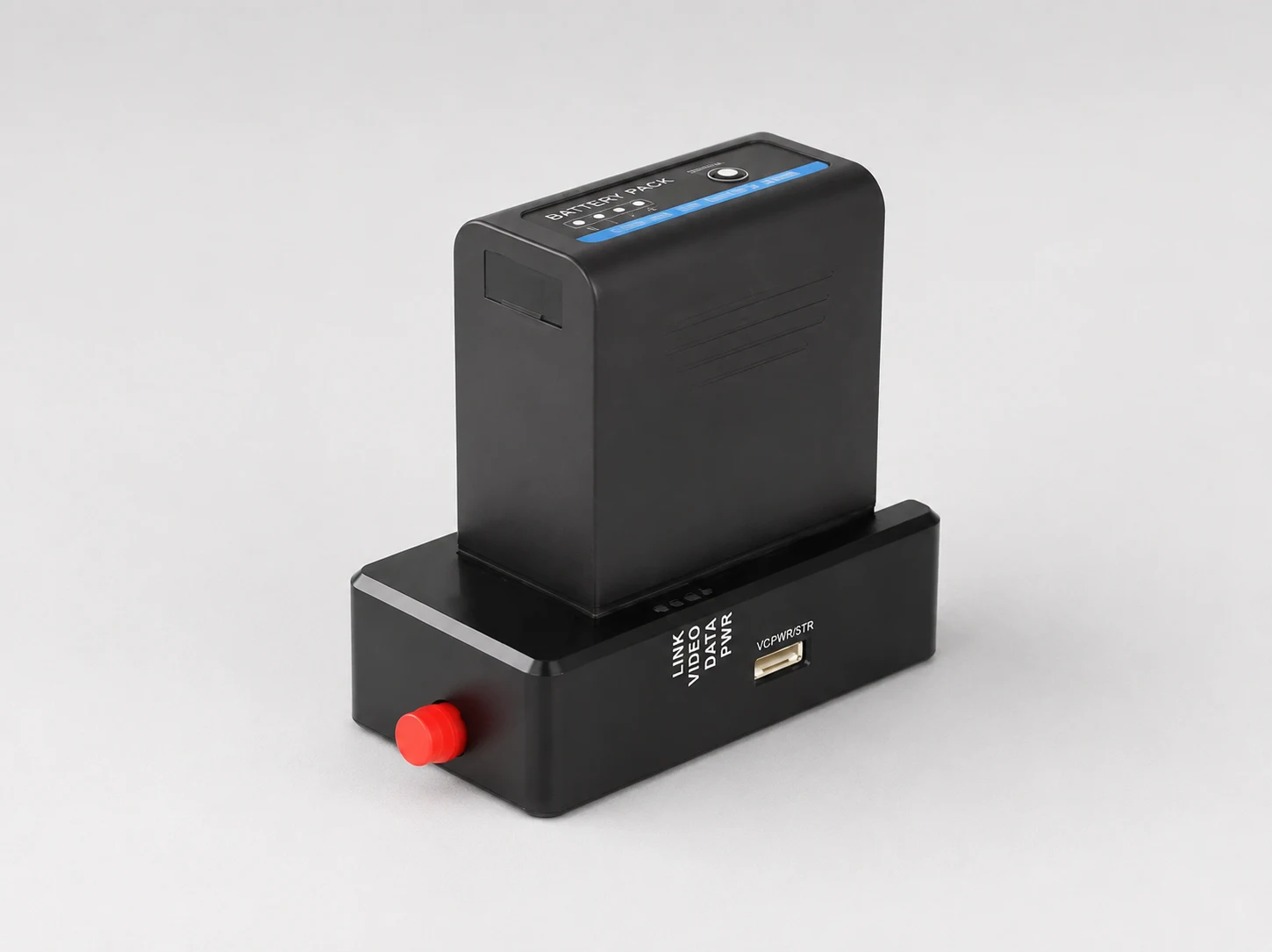

Наземный модуль для оптоволокна с аккумулятором

Оптический модуль

Наземный модуль

Наземная часть оптоволоконной FPV-системы со встроенным аккумулятором.

18 000 ₽Запросить : Наземный модуль
Характеристики
Тип
Наземный модуль
Назначение
Оптоволоконная связь в FPV-системах
Аккумулятор
Встроенный
Заявленная дальность
До 20 км

Питание, ёмкость аккумулятора, интерфейсы и условия достижения заявленной дальности уточняйте для конкретного комплекта.

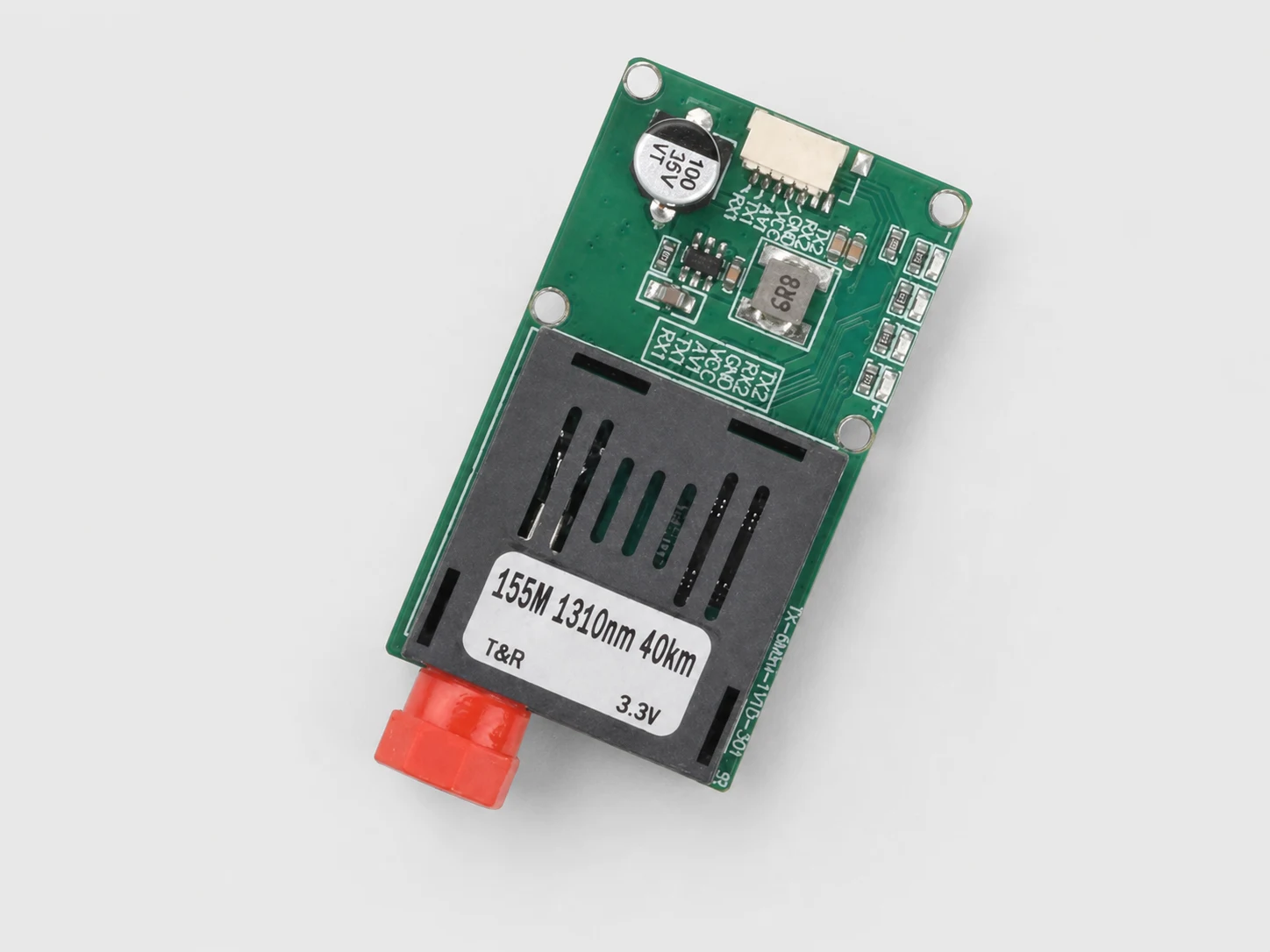

Воздушный модуль Skay 1310, вариант 40 км

Оптический модуль

Skay 1310 · 40 км

Воздушная часть оптоволоконной FPV-системы. Исполнение Skay 1310, вариант 40 км.

1 900 ₽Запросить : Skay 1310 · 40 км
Характеристики
Бренд
Skay
Тип
Воздушный модуль
Назначение
FPV-системы на оптоволокне
Длина волны
1310 нм
Вариант
40 км

Вариант 40 км не гарантирует дальность конкретной системы. Питание, интерфейсы, массу и совместимость уточняйте перед заказом.

Прайс-лист

Цены на станки для намотки, оптоволокно и комплектующие — в одном списке.

Скачать в ExcelПрайс на оборудование · XLSX

Цены за одну штуку. Стоимость и состав комплекта подтвердим перед заказом.

Данные от

Цены на оборудование и комплектующие
НаименованиеЦена за шт.Запрос предложения
IT-PCL-70 H2275 000 ₽
OFCW01V2.2769 000 ₽
Размоточный станок60 000 ₽
G.657.A2 · 50 км118 000 ₽
Катушка 5 км19 990 ₽
Катушка 10 км24 990 ₽
Катушка 15 км28 500 ₽
Катушка 20 км33 500 ₽
Наземный модуль18 000 ₽
Skay 1310 · 40 км1 900 ₽

Как оформить
заказ

Обсудить заказ

  1. Опишите задачу

    Укажите модель, количество и город доставки. Для подбора станка приложите размеры катушки к письму.

  2. Уточним состав

    Сверим параметры оборудования и комплектацию. Перед покупкой у вас будет перечень позиций с ценами.

  3. Согласуем условия

    Обсудим оплату, срок и стоимость доставки, гарантийные условия — до оформления заказа.
